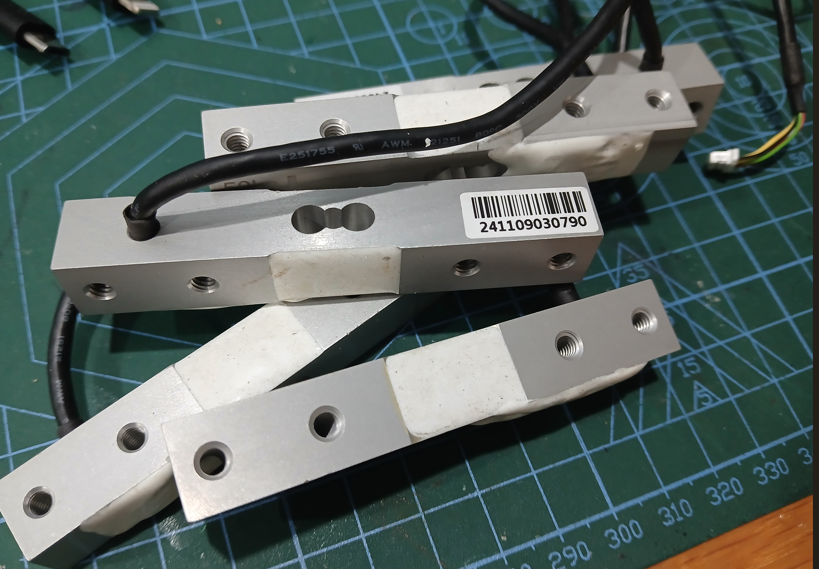

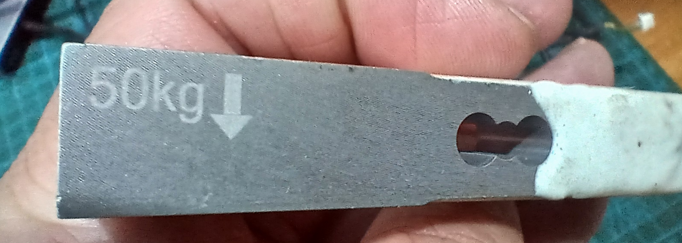

- Loadcell đơn điểm 50kg
Điện trở dán
- Kích thước 0805
- Kích thước 1206
Tụ gốm
Tụ hóa

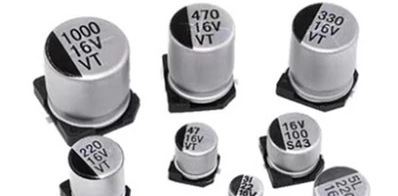

- Tụ nhôm
- Tụ Tantalum
Diot

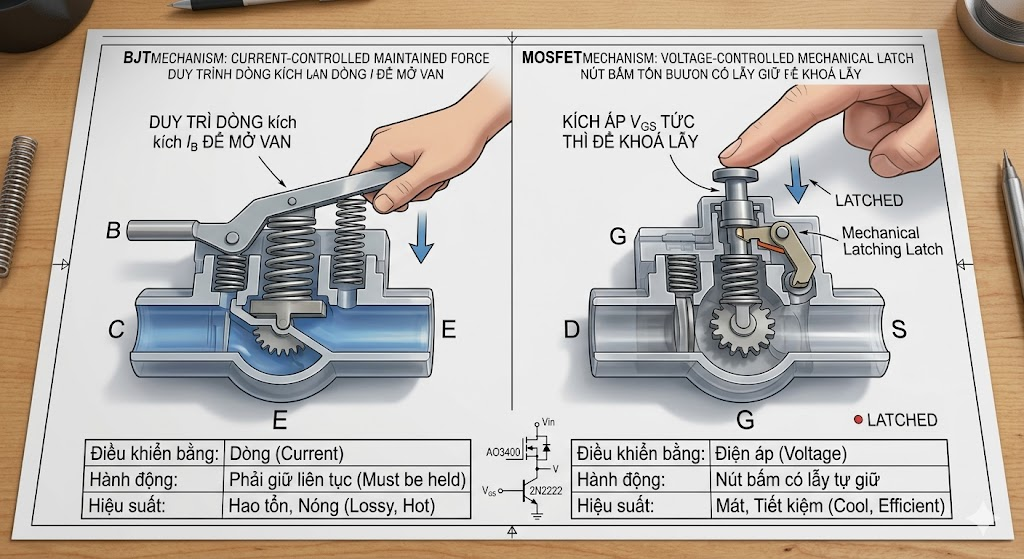

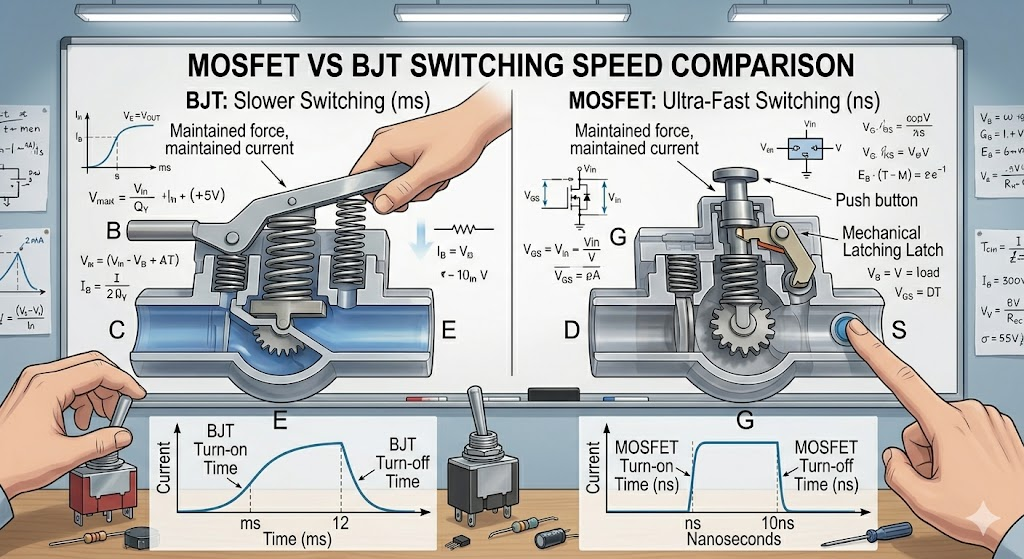

Transistor

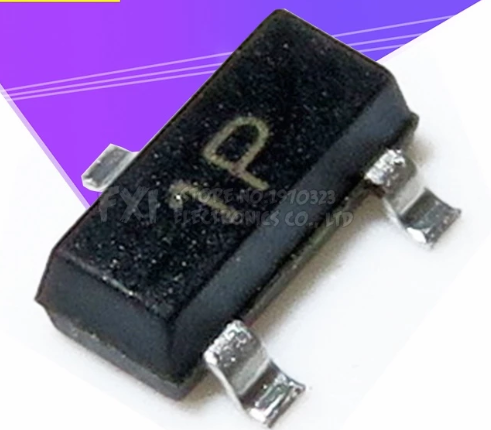

- MMBT2222A

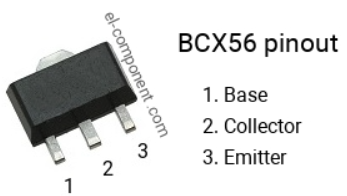

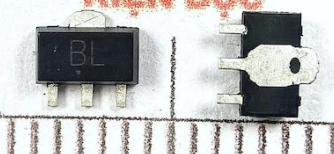

- BCX56-16

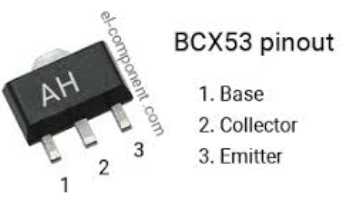

- BCX53-16
- MOSTFET AO34xx - AO3404 N AO3415 P

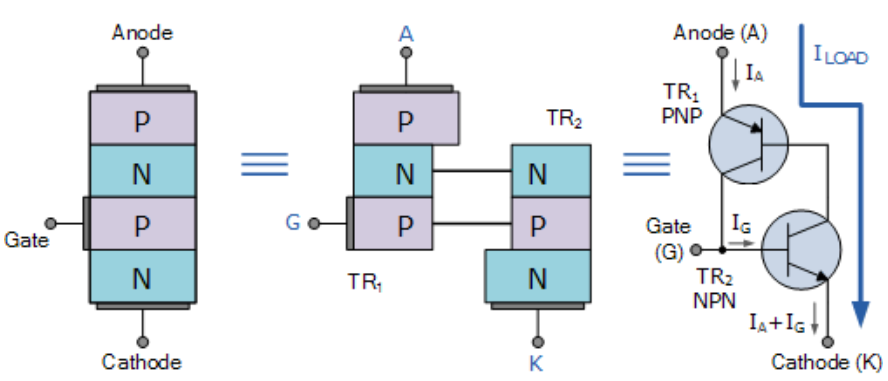

Thyristor
Tài liệu khác

MPU

MPU9250 / MPU6500 /
Mua MPU 6500, mặc dù tên là 9250, nhưng thực tế là 6500

Nhịp tim và SpO2

MH-ET MAX30102: Đo lượng oxi và nhịp tim MAX102 màu đen

MAX30102 đen

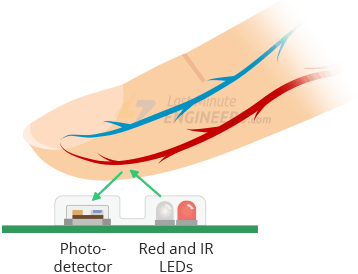

Nguyên lý:
Thông số:
- Giao tiếp I2C sử dụng mức điên áp mặc định là 3.3V. Tuy nhiên, được phép sử dụng mức điện áp 1.8V nếu hàn dính 2 chân pad cấu hình điện áp ở mặt sau.
- Tiêu thụ năng lượng ở mứ 600uA khi đo, và chỉ còn 0.7uA khi standby.
- Có bộ nhớ đệm FIFO cho phép lưu 32~256 mẫu tùy theo setting và được ghi xoay vòng.
Các chân giao tiếp:
- VIN: in, Nguòn cấp 3.3V hoặc 5V)
- SCL: in, tín hiệu đồng hồ của I2C
- SDA: inout, tín hiệu dữ liệu của I2C
- INT: out, báo ngắt tích cực mức thấp, và duy trì mức thấp cho tới khi được xóa bởi phần mềm. Nếu muốn sử dụng thì phải enable tính năng này trước đó.
- IRD: in, dùng để điều khiển led hồng ngoại. Nếu muốn tự kiểm soát led hồng ngoại thì hãy sử dụng, ngược lại thì bỏ qua chân này.
- RD: in, Red LED data pin, dùng để đo dộ bão hòa oxy *SpO2) và nhịp tim (HR). Cách sử dụng tương tự như chân IRD.
- GND: Ground
Giải thích chi tiết:
- Tiếng Anh: https://lastminuteengineers.com/max30102-pulse-oximeter-heart-rate-sensor-arduino-tutorial/
- Tiếng Việt: https://mecsu.vn/ho-tro-ky-thuat/may-do-oxy-xung-max30102-va-cam-bien-nhip-tim-voi-arduino.Db4
Video hướng dẫn: xem 1, xem 2
Cơ chế hoạt động của chân ngắt Interrupt: có 5 nguyên nhân khiên chân ngắt tích cực là:
1. Power Ready: khi device được cấp điện trở lại, device sẽ mất một thơi gian ngắt để đi vào trạng thái hoạt động. Vậy ngắt được sinh ra để báo rằng device đã sẵn sàng để đo nhịp tim.
2. New Data Ready: báo hiệu đã có dữ liệu đo SpO2 và Nhịp tim ở bộ đệm FIFO.
3. Ambient Light Cancellation: kích hoạt khi chức năng hủy sự can thiệp của ánh sáng môi trường của diot quang SpO2/HR đã đạt cực đại và có thể gây ảnh hưởng tới kết quả đo đầu ra.
4. Temperature Ready: Báo hiệu rằng dữ liệu nhiệt độ gần nhất đã sẵn sàng để đọc.
5. FIFO Almost Full:: Bộ đệm FIFO đã đầy. Bên ngoài cần đọc thông tin sớm để tránh bị MAX30102 đo tiếp và ghi đè.
Tài liệu datasheet pdf

Lập trình:

  #define BLACK_MAX30102_WRITE_ADDRESS 0xAE  # Địa chỉ để thực hiện ghi dữ liệu vào device
  #define BLACK_MAX30102_WRITE_ADDRESS 0xAF  # Địa chỉ để thực hiện đọc dữ liệu từ device

Code mẫu EN Code mẫu VN

Mua sắm

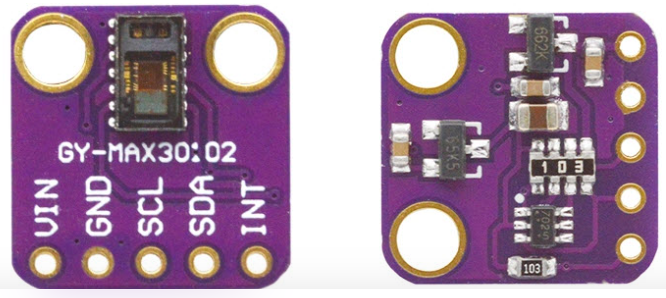

TÍM: Đo lượng oxi và nhịp tim MAX102

max30102

Cảm biến nhịp tim và oxy trong máu MAX30102
IC chính: MAX30102
Đo được nhịp tim và nồng độ Oxy trong máu.
Điện áp sử dụng: 3.3~5VDC.
Nhỏ gọn, siêu tiết kiệm năng lượng, thích hợp cho các thiết bị đo nhỏ gọn, Wearable Devices.
Giao tiếp: I2C, mức tín hiệu TTL.
Kích thước: 1.4 cm x 1.4 cm x 0.3 cm

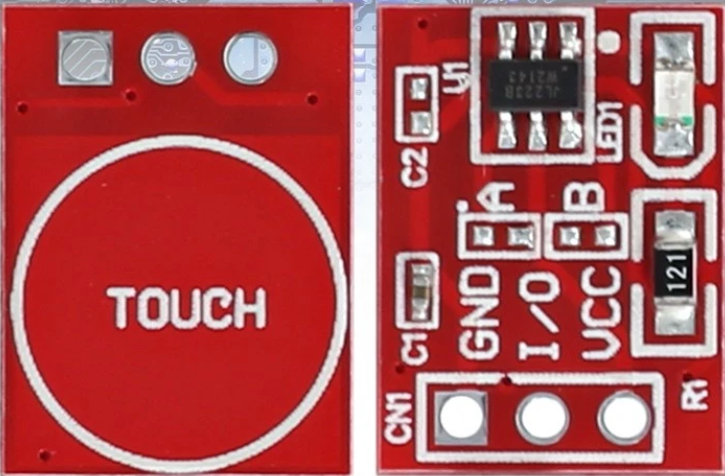

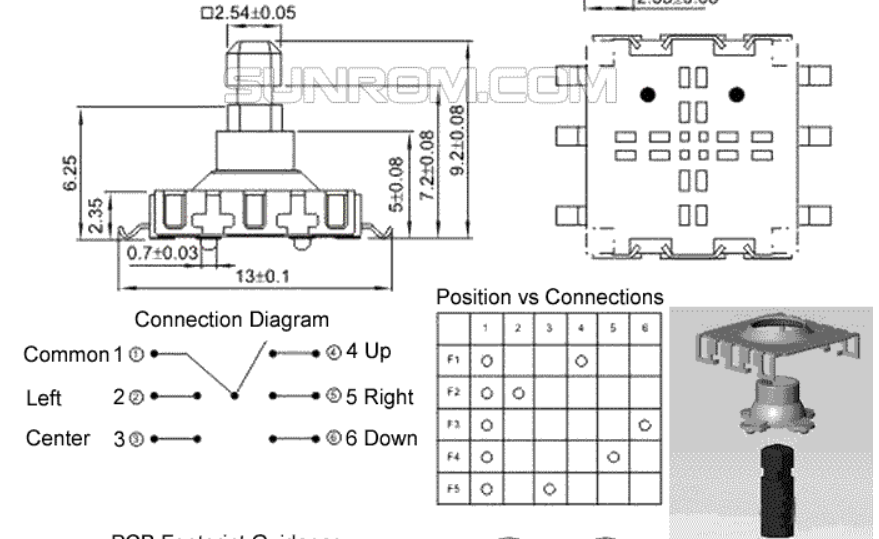

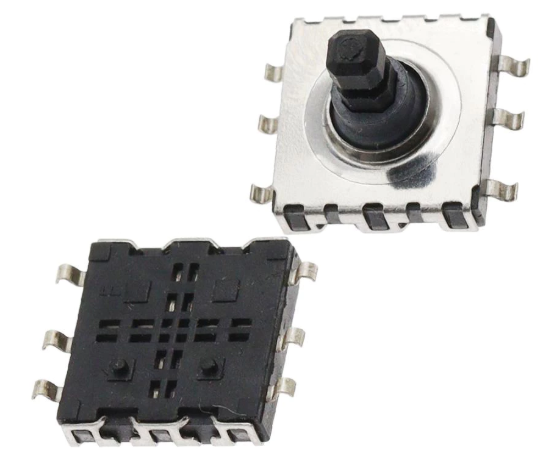

Bàn phím

Ky-023 Joystick Nút Điều Khiển JoyStick PS2 STM32 Cho Tay Cầm Chơi Game
Ky-023 \

1. Điện áp hoạt dộng: DC 3.3V~5V
2. Pin JRX và JRY: 2 chân analog, là 2 biến trở cho biết mức độ kéo theo phương X và phương Y.
3. Pin SW: =1 nếu Joystick được bấm.

Mua sắm

Bàn phím ma trận 4x5, 4x4, 4x3
- Hướng dẫn lập trình
- Mua sắm
Nắp nút nhấn B3F
- Mua sắm
Nắp nút nhấn 6x6
- Đường kính vỏ nhựa ngoài: 6mm
- Đường kính lỗ trong: 3mm
- Mua sắm

Đo khoảng cách

Module SR-04 đo khoảng cách
- Ý nghĩa: đo khoảng cách bằng siêu âm
- Thông số:
  - Điện áp hoạt động: 3.3-5V
  - Góc hoạt động: 15*
  - Khoảng cách: 2-200cm
  - Độ chính xác: 3mm (nhìn chung là thấp)
  - Không ảnh hưởng bởi mặt trời như cách đo bằng hồng ngoài, nên phù hợp với đo ngoài trời
- Lập trình tham khảo: https://nshopvn.com/product/cam-bien-sieu-am-hc-sr04/
- Mua sắm

Khi SR-04 bị hỏng, khoảng cách distance trả về luôn = 0.

Module cảm biến vật cản Radar RCWL-0516
- Tài liệu, video hướng dẫn từ Nshop

Đo tốc độ

HB100 - Phát hiện và đo vận tốc chuyển động bằng microwave Doppler Radar
- Thông số:
  - tần số truyền: 10,525 GHz
  - Độ chính xác cài đặt tần số: 3MHz
  - Công suất đầu ra (tối thiểu): 13dBm EIRP
  - Điện áp hoạt động: 5V ± 0,25V
  - Dòng hoạt động (CW): tối đa 60mA, 37mA điển hình
  - Đối tượng chuyển động trong phạm vi từ 8-20m, nhưng không qua 3-25m
  - Chỉ đo được khi vận tốc trong khoảng 5-40km/h
  - phát sóng hài: < -10dBm
  - Chế độ xung:
  - dòng điện trung bình (5% DC): 2mA typ. chiều rộng 9 xung (Tối thiểu): 5uSec
  - chu kỳ tải (Tối thiểu): 1%
- Minh họa với Arduino
- Giải thích nguyên lý hoạt động và lắp breadboard
- Mua sắm

Loa còi

Còi Buzzer passive dạng SMD: MLT-8530
- Thông số:
  - Điện áp tối đa: 3.6V
  - Điện áp hoạt động: 2.5 ~ 4.5 V
  - Phát âm thanh ở tần số: 2.7kHz

    Khoảng cách giữa 2 chân tin hiệu trùng khớp với loại còi Buzzer chân DIP thông thường
- Datasheet
- Trong thư viện JLCPCB
- Mua sắm
Module ISD1820
- Chức năng: ghi âm giọng nói bảng thoại và phát ra loa, bao gồm sẵn cả mic rên board và loa nối dây.
- Thông số:
  - Nguồn điện: 3-5V
  - Các nút bấm và chân pin điều khiển đều tích cực mức cao.
  - Nút/pin REC: điều khiển ghi âm, nhấn giữ nút, hoặc tích cực chân pin trong toàn bộ thời gian ghi âm.
  - Nút/pin PLAYE: phát lại âm thanh đã ghi trước đó. Tích cực theo sườn. Bấm không cần giữ.
  - Nút/pin PLAYL: phát lại âm thanh đã ghi trước đó. Tích cực theo mức ==> Nhấn giữ để phát âm thanh, nhả nút là dừng. (jumper không có tác dụng)
  - Jumper P-E để lặp liên tục đoạn âm thanh nếu được nối (thay thế cho vai trò của các nút PLAYE, PLAYL)
  - Jumper FT: từ mic khuyếch đại ra loa luôn.
  - Tốc độ 3.2k mẫu/s.
  - Thời gian ghi/phát mặc định 10s. Thay thế điện trở ROSC để có thời gian ghi dao động từ 8s tới 20s. Chi tiết trong file pdf bên dưới.
- Schematic và hướng dẫn chi tiết. PDF
- Mua sắm
- Code mẫu tham khảo của Dương Đăng Duy với ISD1820, PIR, ESP32 Dev Module

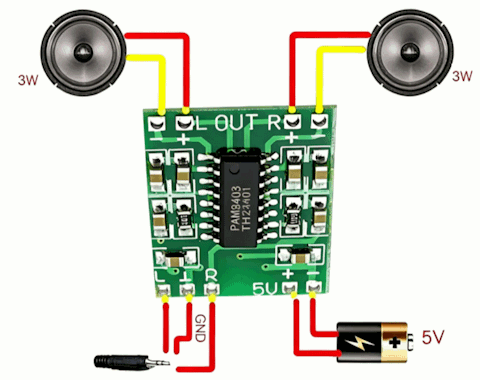

Loa chủ động:
- Chức năng: phát âm thanh. Tool thử tần số online
- Phân loại:
  - Điện áp: có loại 3v và 5V
  - Kích thước: rất nhiều dạng
- Loa 9042: rất nhỏ, mỏng, không cùng cỡ chân pin với 12095. Dataheet
  - Khoảng cách 2 chân pin: 4mm. Có thể thiết kế connect 3pin thì loa này cắm vào pin 1 và pin 3 là phù hợp.
  - Đường kính ngoài: 9mm.
  - LCSC,
  - Mua sắm
- Loa 12095: loại phổ biến ở cửa hàng

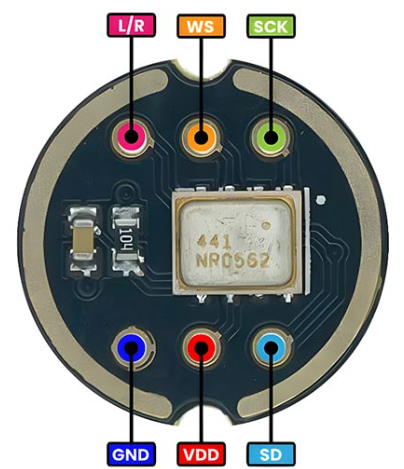

Mic INMP441

Nguồn: https://dientuduchuy.com/products/inmp441-mach-cam-bien-am-thanh-micro-i2s-chip-thuong

Thông số:

Mẫu 24-bit
Điệp áp hoạt động: 1v8~3v3

Cụm 3 pin:

Tên	Chức năng	Kết nối
L/R	=0 thì tín hiệu mic sẽ thuộc kênh trái của khung I2S, =1 thì thuộc kênh phải	Gắn cố định vào Vdd, Vcc
WS	Word select của I2S	GPIO của MCU
SCK	Clock của I2S	GPIO của MCU

Tên	Chức năng	Kết nối
SD	Serial Data Out của I2S	GPIO của MCU
VCC	Nguồn	3v3
GND	Nguồn	0v

Sơ đồ khối chức năng:
Datasheet
Giải thích về I2S và code mẫu esp32: https://dronebotworkshop.com/esp32-i2s/
Mua sắm

Nhiệt độ Độ ẩm

Mô Đun Cảm Biến Nhiệt Độ Và Độ Ẩm Độ Chính Xác Cao aht10 aht20 aht30
- Thông số:
  1. Kích thước mô-đun: 16 * 11 mm
  2. Loại giao diện: I2C
  3. Điện áp làm việc: 1,8-6,0 V
  4. Kích thước giao diện: 4 * 2,54mm cao độ
  5. Độ ẩm chính xác: ± 2% điển hình
  6. Độ phân giải độ ẩm: 0,024%
  7. Độ chính xác nhiệt độ: điển hình ± 0,3 ° C
  8. Độ phân giải nhiệt độ: Tiêu chuẩn 0,01 °C
  9. Nhiệt độ làm việc: -40°C - 85°C
- Lập trình:
```
  #define I2C_ADDRESS_AHT  0x38
  adafruit/Adafruit AHTX0@^2.0.5      ;https://github.com/adafruit/Adafruit_AHTX0
```
- Mua sắm
Gy-906 MLX90614ESF - Module cảm biến nhiệt độ không tiếp xúc
- Ứng dụng: đo nhiệt độ cơ thể người bằng cách dí gần trán
- Thông số:
  - Độ phân giải đo: 0,02 ° C
  - Giao tiếp: I2C
- Hướng dẫn từ Nshop
- Mua sắm
Mô-đun cảm biến khí SCD40 SCD41 Phát hiện cảm biến nhiệt độ và độ ẩm CO2 Carbon Dioxide Giao tiếp I2C
- Thông số:
  - Nguồn cấp: 2.5 ~ 5.5V
  - Độ chính xác cao khi đo hàm lượng CO₂ (± (50 ppm + 5 %))
  - Tốc độ mẫu: 1 mẫu/5 phút
- Chân giao tiếp:
  - GND: Cổng đầu vào âm cấp nguồn
  - VDD: Cổng đầu vào tích cực cấp nguồn
  - SCL: Cổng đồng hồ I2C
  - SDA: Cổng dữ liệu 12C

Kích thước bảng: 13,4X21,6mm

Mua sắm
Module đốt nóng

-
- Ứng dụng Sử dụng để tự chế cháo các loại thiết bị đốt nóng, thay thế lõi mayso
- Cấu trúc: Đây điện trở nhiệt Vonfram có tác dụng chuyển điện năng thành nhiệt năng trong quá trình cản trở dòng điện, để đốt làm nóng đỏ bộ phận đốt.
- Thông số:
  - Điện áp: 3.7v-5v (có thể lấy trực tiếp từ pin lithium
  - Dòng: 1.5 ~ 2.5A
  - Công suất: 9-11W
  - Chất liệu: Sứ, đồng, (Wolfram)
  - Kích thước: 15mm x 10mm
  - Trọng lượng: 1.2g
- Mua sắm
Thiết bị đốt nóng Type-C

Video
- Thông số:
  - Chân nguồn: USB Type-C
  - Có 1 nút bấm nhấn/nhả để tắt bật, nhưng dễ bị gẫy khi vận chuyển
- Chú ý: cần bỏ 1 con trở 103 ở phần đầu nguồn mới dùng được như trong video trên (shop thường gỡ trước khi bán)
- Mua săm
Tấm nhiệt làm nóng 3v-5v hình tròn 3.5cm
- Thông số:
  - Điện trở 16 ohm
  - Gồm 3 lớp xếp chồng
    1. Băng dính xanh
    2. Lớp nhiệt trở
    3. Băng dính 3M
  - Có sẵn header PH2.0 mm cái
  - Điện áp vào 5v thì tấm cho nhiệt khoảng 30-40 độ, tiêu thụ 0.3A
    Điện áp vào 3v3 lấy trực tiếp từ pin lithium thì chỉ ấm một chút, hợp với sưởi ấm cơ thể
- Mua sắm

Bụi

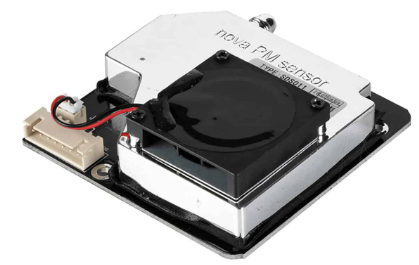

Nova SDS011: bao gồm cả sensor, lồng đối lưu, quạt thông khí.
SDS011

Thông số:
- Đo đồng thời P2.5 và P10
- Điều kiện làm việc: độ ẩm < 70%
- Tốc độ mẫu: 1 mẫu/giây

Ý nghĩa của jack kết nối XH2.54 7 pin

pin	Name	comment
1	CTL	control pin, backup
2	1um	PM2.5 0-999 ug/m^3, PWM Ouput với chu kì 1004ms. Động rộng xung từ [2ms-1001ms] tương ứng với 0us-999u/m^3
3	5V	5V Input
4	25um	PM10 0-999 ug/m^3, PWM Output PWM Ouput với chu kì 1004ms. Động rộng xung từ [2ms-1001ms] tương ứng với 0us-999u/m^3
5	GND	ground
6	R	RX of UART (TTL)
7	T	TX of UART (TTL)

Kết nối

Có thể lấy số liệu dạng analog ở chân pin 2, 4 như bảng trên

hoặc có thể lấy dữ liệu số qua giao tiếp serial:

baudrate=9600 bps, 8-bit data, no parity bit, one stop bit.

Cú pháp

STT byte	Name	Content
0	Message header	AA
1	Commander No.	C0
2	DATA 1	PM2.5 Low byte
3	DATA 2	PM2.5 High byte
4	DATA 3	PM10 Low byte
5	DATA 4	PM10 High byte
6	DATA 5	ID byte 1
7	DATA 6	ID byte 2
8	Check-sum	Check-sum
9	Message tail	AB

Homepage
Mua sắm
In 3d vỏ hộp:
Tham khảo:

Ánh sáng, hồng ngoại. uv

Module cảm biến tia UV MCU-6075 I2C- CC3
- Thông số:
  1. Điện áp hoạt động: 3 – 5VDC
  2. Điện áp giao tiếp I2C: 3 – 5VDC
  3. Giao tiếp I2C, địa chỉ 0x10
  4. Độ nhạy cao với tia UVA (320-400 nm) và UVB (280-320 nm)
- Lập trình:
```
  #define I2C_ADDRESS_UV  0x10
  adafruit/Adafruit VEML6075 Library@^2.2.2      ;https://github.com/adafruit/Adafruit_VEML6075
```
- Lưu ý: vì lý do nào đó mà việc quét các địa chỉ I2C sẽ không phát hiện ra module này.
- Video
- Mua sắm
Tect6000 - Transistor ánh sáng nồi đồng cối đá
- Phải mắc thêm trở như hình dưới
- Mua sắm
Led WS2812B RGB 5050 4 chân 5.0x5.0mm
- Thóng số:
  - Điện áp hoạt động: 3v5-5v3
- Mua sắm
Led WS2812B RGB 5050 4 chân 5.0x5.0mm dạng module led đơn
- Mua sắm
Led WS2812B RGB 5050 4 chân 5.0x5.0mm dạng module vuông, tròn
- Thông số:
  - Loại module vòng tròn có 4 chân kết nối theo thứ tự là: DI / 5V / 0V /DO
  - Loại module hình vuông có 3 chân kết nối theo thứ tự là: V- / IN / V +
- Mua sắm
- Mua sắm

AS7341 - cảm biến quang phổ kế màu hồng ngoại nhìn thấy

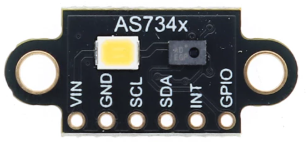

type 1

Thông số:

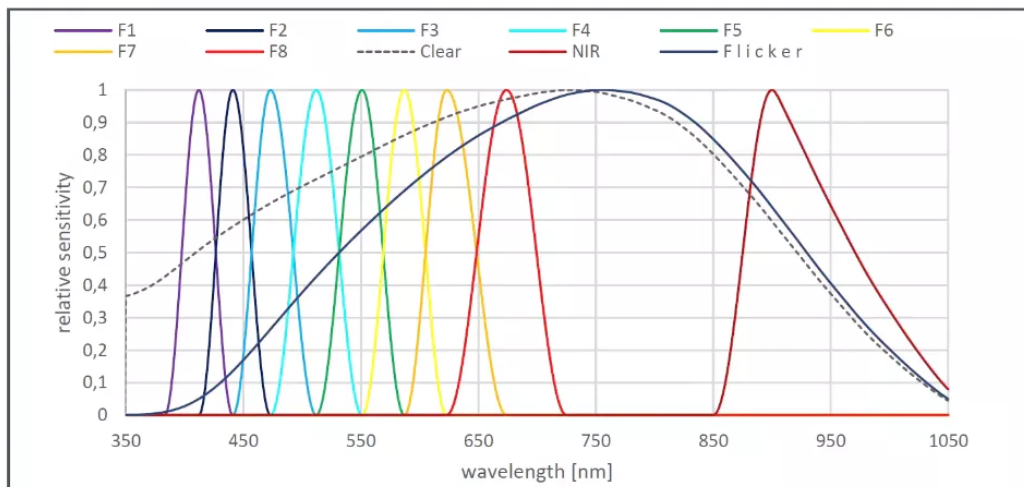

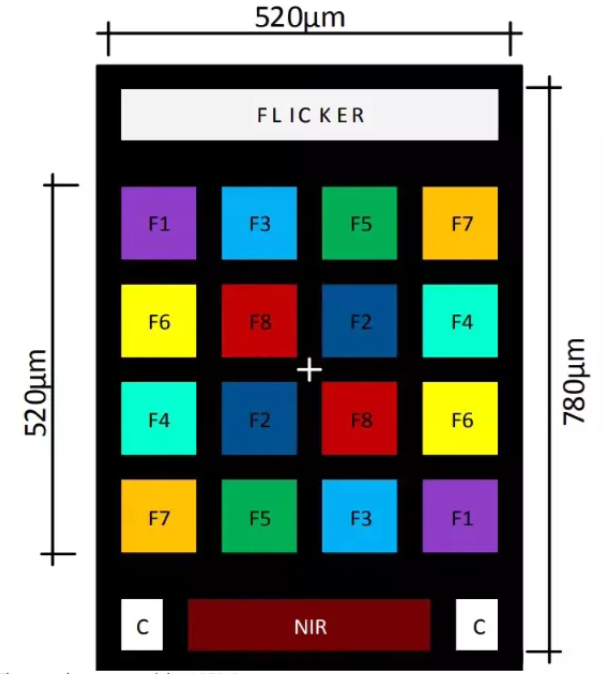

- Gồm 11 kênh thông tin:
  - 8 kênh khả kiến 6 kênh chứa thông tin màu sắc với 6 ADC 16-bit độc lập.
    - F1: 405~425nm
    - F2: 435~455mm
    - F3: 470~490nm
    - F4: 505~525nm
    - F5: 545~565nm
    - F6: 580~600nm
    - F7: 620~640nm
    - F8: 670~690nm
  - 1 kênh _NIR giúp xác định điều kiện ánh sáng xung quanh, nguồn sáng.
  - 1 kênh flicker phát hiện nhấp nháy ánh sáng theo tần số 50-60Hz và lên tới 1.5kHz
- Dải bước song đo được: 350nm đến 1000nm
- Có thêm 1 đèn led để bổ sung nguồn sáng trong môi trường tối.
- Nguồn cấp: 3v3
- Giao tiếp I2C: địa chỉ 0x39
- Và thêm 2 chân nữa:
  - I=Interrupt
  - G=GPIO, để đồng bộ quá trình đo đạc với các thiết bị khác.
Mua sắm
Tham khảo:
- Kết nối với Arduino UNO, Pi, STM32
- Kết nối với Arduino UNO
Code mẫu dùng thư viện Adafruit_AS7341 đã chạy thành công, và video kết quả

#include <Wire.h>
#include "Adafruit_AS7341.h"

Adafruit_AS7341 as7341;

void setup() {
  Serial.begin(115200);

  if (!as7341.begin()) {
    Serial.println("Khong tim thay AS7341!");
    while (1);
  }

  // Tắt bật led chieu sang va cuong do dong dien theo mA, từ 0-20
  as7341.enableLED(false);
  as7341.setLEDCurrent(0);

  // ✅ Header (chỉ 1 lần)
  Serial.println("F1,F2,F3,F4,F5,F6,F7,F8,CLEAR,NIR,FLICKER");
}

// Đọc flicker
uint8_t readFlickerRaw() {
  Wire.beginTransmission(0x39);
  Wire.write(0xDB);
  Wire.endTransmission();

  Wire.requestFrom(0x39, 1);

  if (Wire.available()) return Wire.read();
  return 0xFF;
}

void loop() {

  if (!as7341.readAllChannels()) {
    return; // ❗ KHÔNG in text lỗi khi plot
  }

  uint8_t flickerRaw = readFlickerRaw();

  // ✅ Chuyển sang số
  int flickerVal = 0;
  if (flickerRaw == 0x25) flickerVal = 50;
  else if (flickerRaw == 0x2A) flickerVal = 60;
  else flickerVal = 0;

  // ✅ Xuất CSV CHỈ TOÀN SỐ
  Serial.print(as7341.getChannel(AS7341_CHANNEL_415nm_F1)); Serial.print(",");
  Serial.print(as7341.getChannel(AS7341_CHANNEL_445nm_F2)); Serial.print(",");
  Serial.print(as7341.getChannel(AS7341_CHANNEL_480nm_F3)); Serial.print(",");
  Serial.print(as7341.getChannel(AS7341_CHANNEL_515nm_F4)); Serial.print(",");
  Serial.print(as7341.getChannel(AS7341_CHANNEL_555nm_F5)); Serial.print(",");
  Serial.print(as7341.getChannel(AS7341_CHANNEL_590nm_F6)); Serial.print(",");
  Serial.print(as7341.getChannel(AS7341_CHANNEL_630nm_F7)); Serial.print(",");
  Serial.print(as7341.getChannel(AS7341_CHANNEL_680nm_F8)); Serial.print(",");
  Serial.print(as7341.getChannel(AS7341_CHANNEL_CLEAR)); Serial.print(",");
  Serial.print(as7341.getChannel(AS7341_CHANNEL_NIR)); Serial.print(",");
  Serial.println(flickerVal); // ✅ chỉ số

  delay(200);
}

Thẻ NFC RFID

RC-522 - module đọc NFC 13.56Mhz
- Minh họa sử dụng ESP32-Dev-Kit với module: ![ ](
  Xem video kết quả
- Mua sắm
RDM6300 - module đọc RFID 125Khz
- Thông số:
  - Tần số thẻ RFID: 125KHz
  - Khoảng cách phát hiện: 2cm-5cm
  - Giao tiếp: UART/Serial, 9600 bps
  - Điện áp hoạt động: 5V
  - Pin:
  - Kết nối MCU:
- Hướng dẫn sử dụng từ Nshop
- Schematic
- Mua sắm
Module cảm biến vân tay AS608
- Thông số:
  - 162 vân tay
  - giao tiếp UART, 57600 bps
- API, guide: Datasheet
- Tải về phần mềm SFG kết nối module
- Video demo sử dụng phần mềm SFG để lây ảnh vân tay, fingerprint

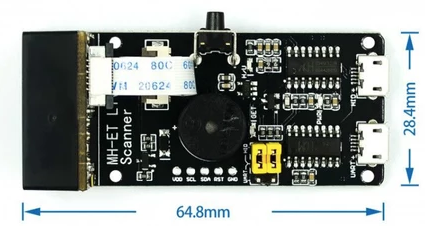

MHET QRCode Module v3.0
- Các mã mạch đọc được: UPC/EAN, UPC/EAN with supplementals, BooklandEAN, ISSN, Read barcode type (1D): UPC/EAN, UPC/EAN with supplementals, BooklandEAN, ISSN, UCC Coupon Extended Code, Code 128, GS1-128, ISBT 128, Code 39, Code 39 Full UCC Coupon Extended Code, Code 128, GS1-128, ISBT 128, Code 39, Code 39 Full ASCII, Trioptic Code 39, Code 32, Code 93, Code 11, Matrix 2 of 5, Interleaved ASCII, Trioptic Code 39, Code 32, Code 93, Code 11, Matrix 2 of 5, Interleaved 2 of 5, Discrete 2 of 5, Codabar, MSI, Chinese 2 of 5, GS1 DataBar variants, 2 of 5, Discrete 2 of 5, Codabar, MSI, Chinese 2 of 5, GS1 DataBar variants, Korean 3 of 5, ISBT Concat
  - QR codes, DataMatrix, PDF417, BooklandESE

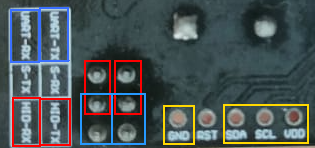

- Kết nối:

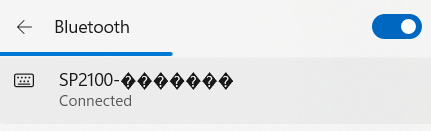

  1. HID USB. Lưu ý: có 2 hàng jumper cấu hình, phải chỉnh cặp jump nối về HID.

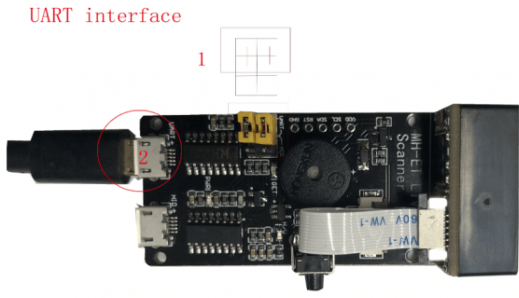

  2. UART USB với CH340 driver ở tốc độ 9600. Lưu ý: có 2 hàng jumper cấu hình, phải chỉnh cặp jump nối về UART.
  3. UART với chân pin Tx/Rx trực tiếp, ở tốc độ 9600. Lưu ý: có 2 hàng jumper cấu hình, lấy trực tiếp Tx/Rx từ hàng jumper này. Như vậy có thể dùng UART trực tiếp và HID USB đồng thời.
  4. Giao tiếp I2C
    - VDO, GND: nguồn cấp 3v3 hoặc 5v
    - SCL, SDA: giao tiếp I2C
    - RST: reset
- Mua sắm
- Kích thước: 65 x 28 x 13.5 mm
- Tài liệu chi tiết, hoặc nguồn https://ja-bots.com/wp-content/uploads/2025/04/Scanner-v3-Manual.pdf

Relay

Bộ tắt/bật AC-220V, điều khiển bằng RF 433MHz. Đã có sẵn chuyển đổi AC-DC để nuôi mạch RF nên không cần nguòn DC.
```
1. Điện áp vào: AC85V-AC220V
2. Tần số sóng điều khiển: 433 MHz
3. Dải tần RF: Super 315mhz-433.92
4. Mức độ nhạy bộ thu: -107dBm
5. Khoảng cách điều khiển:> 100 m (trong điều kiện trống trải)
6. Phương pháp giải mã: Giải mã bằng phần mềm trong MCU
7. Số kênh điều khiển có thể lưu: 16
8. Phương pháp điều khiển: mã cố định, hoặc học mã
9. Kênh: 1CH
10. Các chế độ hoạt động: (Jog / Non-Locked, Inter-lock / Latched, Self-lock / Self-Locked)
11. Rated load: 10A 250VAC / 10A 125VAC
                 10A 30VDC / 10A 28VDC
12. Kích thước: 5.4 cm * 3.1 cm * 1.4 cm
```
- 3 chế độ hoạt động
  - Chế độ Jog: Bấm giữ là khóa, nhả tay là mở.
  - Chế độ Self-lock / Self-Latched: Bấm 1 lần là khóa, bấm lần nữa là mở khóa (cùng một nút)
  - Chế độ intersperre / Latched: Bâmt 1 nút để khóa, bấm nút khác để mở
- Xóa & Học Mã:
  1. Chức năng xóa - Sau khi nhấn nút “KEY” 8 lần, đèn LED tắt và tất cả dữ liệu điều khiển từ xa trong bộ nhớ. Khi đèn LED nhấp nháy 5 lần, điều đó cho biết chức năng xóa đã hoàn tất.
  2. chức năng học - nhấp vào nút học “KEY”, đèn báo LED cho biết bộ vi xử lý đã vào trạng thái học mã, nhấn nút điều khiển từ xa không dây thích hợp, đèn LED nhấp nháy 3 lần sau đó bật nó có nghĩa là mã thành công.
  3. Đèn LED nhấp nháy để xác định chức năng đã chọn.
    - nhấp nháy 1 lần chức năng chạy bộ
    - nhấp nháy 2 lần chức năng tự khóa
    - nhấp nháy 3 lần chức năng liên động
- Nhược điểm: không lắp được nắp vào thân, vì relay cao quá. Khi dóng nắp thì ko thể bấm nút cấu hình, vì nút thấp ==> thay thế bằng nút có cán dài 11 mm
- Mua sắm, Mua kèm với bộ điều khiển từ xa 433MHz

Loadcell

Loadcell đơn điểm 50kg

alt text

Connector: 5 sợi SH1.0

Thứ tự chân trên Jack SH1.0	Màu dây	Kí hiệu kỹ thuật	Chức năng	Cách kết nối vào Module HX711
Chân 1	Đen (Black)	E- (Excitation -)	Cấp nguồn âm cho mạch cầu	Nối vào chân E- của HX711
Chân 2	Vàng (Yellow)	Shield / Earth	Vỏ bọc chống nhiễu	Nối vào chân GND của HX711 (hoặc chân E-)
Chân 3	Xanh lá	S+ (Signal +)	Tín hiệu đầu ra dương	Nối vào chân A+ của HX711
Chân 4	Trắng	S- (Signal -)	Tín hiệu đầu ra âm	Nối vào chân A- của HX711
Chân 5	Đỏ	E+ (Excitation +)	Cấp nguồn dương cho mạch cầu	Nối vào chân E+ của HX711

Mua sắm

Điện trở dán

Kích thước 0805

Kích thước 1206

0R, 330, 470R, 120R, 47R, 33R
1k, 2k,3.3k,4.7k, 10k, 820k, 680k, 270k, 200k
1.2M, 1/2M, 1.5M, 3.3M, 4.7M
Mua sắm

Tụ gốm

chân cắm: 203pF, 3 pF, 100nF (tụ 104)
1206: 0.1u, 1u, 4.7u, 10u, 360PF ~ 100UF 360PF 470PF 560PF 820PF 1NF 2NF 3NF 4.7NF 8.2NF 10NF 47NF

Tụ hóa

Gồm 2 loại là tụ nhôm và tụ tantalum

Tụ nhôm

Nhôm chân cắm:

Tụ hóa nhôm ESR

470uF, ESR 25V, 8x12mm Mua sắm
100uF, ESR 16V 5x11mm Mua sắm

=================================================================

Tụ nhôm trở kháng cực thấp Nippon

470uF, Very ESR 16V 8x12, của hãng Nippon Chemi-Con, tuổi thọ cao. Mua sắm

=================================================================

Tụ nhôm vỏ nhôm

220uF, ESR, 16V 6x9mm, vỏ nhôm Mua sắm

Nhôm chân dán:

Tụ nhôm vỏ nhôm chân dán

470uF 16v, 8*10.5mm Mua sắm
470uF 6.3v, 6.3*7.7mm Mua sắm

Tụ Tantalum

220uF, 10V, ESR cực thấp, type C với kích thước 6.0 x 3.2 mm. Mua sắm

Diot

1N4001 M1, điot chỉnh lưu, chân dán SMD, dòng thuận tối đa 1A, điện áp ngược cực đại 50V, điện áp rơi 0.7~1v, tốc độ đáp ứng chậm
- Chống dòng ngược (Flyback Diode) khi mắc song song với Relay.
- bỏ qua
1N5817, chân cắm DO-41, còn lại thì giống y hệt SS12.
- Mua sắm
SS12 = 1N5817L , dòng thuận tối đa 1A, điện áp ngược cực đại 20V, điện áp rơi chỉ 0.45V đến 0.5V, tốc độ đáp ứng nhanh
- Chữ “1” đại diện cho 1A và chữ “2” đại diện cho 20V.
- Mua sắm

Transistor

Phân biệt họ BJT và Mosfet Phân biệt họ BJT và Mosfet về speed

MMBT2222A

SOT-23, là phiên bản chân dán của 2N2222
Dòng thu tối đa ($I_C$): 600mA (Đủ để kéo Relay, dải LED nhỏ hoặc làm mạch sạc pin).
Điện áp ($V_{CEO}$): 40V.Công suất tiêu tán ($P_D$): Khoảng 350mW (Thấp hơn loại vỏ nhựa TO-92 một chút do kích thước nhỏ khó tản nhiệt).
Sơ đồ chân:
- Chân 1 (Base - B): Cực nền (nằm bên trái phía dưới).
- Chân 2 (Emitter - E): Cực phát (nằm bên phải phía dưới).
- Chân 3 (Collector - C): Cực thu (nằm một mình ở phía trên).
- Mua sắm

BCX56-16

chân dán SOT-89, NPN, dòng tối đa 1A, điện áp 80V
Thay thế cho 2N2222 / MMBT2222A và khỏe hơn. Tuy nhiên, nên sử dụng AO304 sẽ đóng cắt nhanh, tiết kiệm điện hơn.
Mua sắm
Mua sắm

bcx-56 bcx-56 pinout

BCX53-16

chân dán SOT-89, PNP, dòng tối đa 1A, điện áp 80V.
Tuy nhiên, nên sử dụng AO302 sẽ đóng cắt nhanh, tiết kiệm điện hơn.
Mua sắm

albcx-53

MOSTFET AO34xx - AO3404 (N) AO3415 (P)

Tất cả các P-MOS đều có cùng footprint, thay thế được cho nhanh. Tương tự như vậy với N-MOS

Mã linh kiện	Loại kênh (Giới tính)	Điện áp tối đa (V_DS)	Dòng điện tối đa (I_D)	Điện trở nội (R_DS_on)	Ghi chú / Ứng dụng thực tế
AO3400	Kênh N (NMOS)	30V	5.7A	~33 mΩ	Dòng NMOS quốc dân, đóng ngắt cực âm (GND)
AO3401	Kênh P (PMOS)	-30V	-4.2A	~50 mΩ	Đóng ngắt cực dương (VCC), chống ngược nguồn
AO3402	Kênh N (NMOS)	30V	4.0A	~55 mΩ	Bản rút gọn của AO3400, dùng cho tải nhẹ
AO3404	Kênh N (NMOS)	30V	5.8A	~28 mΩ	Bản nâng cấp của AO3400, chạy mát nhất, xịn nhất
AO3415	Kênh P (PMOS)	-30V	-4.0A	~42 mΩ	Dòng PMOS cao cấp, điện trở nội rất thấp, đóng ngắt cực dương (VCC) chạy cực mát, chống ngược nguồn
AO3406	Kênh N (NMOS)	30V	3.6A	~65 mΩ	Bản chịu dòng thấp hơn, dùng đóng ngắt tín hiệu
AO3407	Kênh P (PMOS)	-30V	-4.1A	~64 mΩ	Bản kênh P phổ thông, đóng ngắt đường VCC
SO3407	Kênh P (PMOS)	-30V	-4.1A	~64 mΩ	Thực chất là cách ký hiệu khác/hàng thay thế của AO3407
A09T	Kênh N (NMOS)	30V	5.7A	~33 mΩ	Mã in trên lưng (Top Marking) của con AO3400
A19T	Kênh P (PMOS)	-30V	-4.2A	~50 mΩ	Mã in trên lưng (Top Marking) của con AO3401
A29T	Kênh N (NMOS)	30V	4.0A	~55 mΩ	Mã in trên lưng (Top Marking) của con AO3402
A69T	Kênh N (NMOS)	30V	3.6A	~65 mΩ	Mã in trên lưng (Top Marking) của con AO3406

Dạng đóng gói: SOT23
Mua sắm

Thyristor

tên gọi khác là Silicon Controlled Rectifier.
Thyristor

MCR100-8 với dạng chân SOT-89
- Mua sắm

Tài liệu khác

Vũ Tùng Lâm, Tìm hiểu hoạt động của một số linh kiện nhúng Capacitive Soil Moisture Sensor, Còi TMB12A03, Radar HLK-LD2420-v2.0, CO2 SCD40, ghi âm ISD1820
