CÁC MODULE GIAO TIẾP

• NRF24L01
• Module HC-12 RF UART 433Mhz
• Bộ thu không dây 4 kênh YK-04 433MHZ IC2262 / 2272
• Bộ thu không dây 1 kênh ZX-011 RF 433mHz-315Hz
• Bộ thu không dây 1 kênh RXB12 433mHz-315Hz nhạy cao
• Module thu phát RF 433Mhz
• Mô-đun truyền phát RF 315 MHz 433 MHz truyền dẫn đường dài H34P H34S H34C H34A
• JDY-41
• Module CH340E BTE17-06B
• Module SYN480R với độ nhay thu -107db
• I-BUS/S-BUS/PPM/PWM
  • JHEMCU 8CH Receiver PWM PPM SBUS 32bit Encoder Signal Conversion Module Converter
• Phụ kiện
  • PT2272

NRF24L01

NRF24L01 có các đặc tính gồm

• truyền dữ liệu không dây
• tần số 2.4 GHz
• giao tiếp SPI
• cự li 200m.
• Điện áp: 3.3v
• Cho phép truyền từ xa như xây dựng xe điều khiển bằng sóng Radio trực tiếp

• Pinout
  • VIN: Module power supply
  • GND: Ground
  • MOSI: Data transmit for SPI protocol
  • MISO: Data receive for SPI protocol
  • SCK: SPI Clock
  • IRQ: Interrupt for SPI protocol
  • CSN: Module select for SPI protocol (reverse)
  • CE: Enable SPI protocol
• Các dạng module:
  • loại có 2x4 chân 2.54mm

  • Loại có antenna ngoài
    \
  • Mini: có 8 chân SMT 1.27mm

    Xem thêm tài liệu

• Mô hình kết nôi.


  Chưa thành công: MCU-MCU thì okay, Laptop-Laptop thì okay, nhưng Laptop-MCU thì không nhận được dữ liệu

• Mua sắm. Lưu ý cố thể mua loại SMD không hàn pin, để tiện hàn lên PCB nhưng loại này sử dụng chân 1.25 mm

Module HC-12 RF UART 433Mhz

• Thông số:
  • Khoảng cách tối đa: 1000m
  • Điện áp hoạt động: 3.3V - 5V
  • Dòng tiêu thụ chế độ chờ: 16mA
  • Công suất: 80mW -200mW, có thể cài đặt
  • Chuẩn giao tiếp: UART
  • Tốc độ: 5 kbps
  • Tần số: 433.4 - 473.0MHz
  • Kích thước: 27.8mm × 14.4mm × 4mm
• Các chân pin:
  • Vcc : Cấp nguồn 3.3V – 5V.
  • GND: Cấp nguồn 0V
  • RXD : Nhận dữ liệu UART
  • TXD : Truyền dữ liệu UART
  • SET : Thiết lập các thông số
  • ANT1 : Gắn anen dây rời SMA
  • GND: Cấp nguồn 0V
  • ANT2 : Hàn anten lò xo
  • GND: Cấp nguồn 0V
  • NC : Không kết nối
• Cách sử dụng:
  • Các module phải có cùng kênh sóng, địa chỉ, kênh và địa chỉ phải khác 0.
  • Để cài đặt module, đưa module vào chế độ AT command: nối chân SET xuống mass trước khi cấp nguồn, sau đó cấp nguồn, module sẽ tự động reset về các thông số gốc: Baurate: 9600, stop bits:1, parity: none.
  • Để cài đặt Baurate của module dùng lệnh: AT+Bxxxx (trong đó xxxx là số baudrate, ví dụ 9600, 38400, 115200, … )
  • Để cài đặt kênh sóng dùng: AT+Cxxx (trong đó xxx là số kênh từ 000 đến 127)
  • Để cài đặt địa chỉ dùng: AT+Axxx (trong đó xxx là địa chỉ từ 000 đến 255)
  • Để cài đặt công suất phát sóng dùng: AT+Px (trong đó x từ 1 đến 8, mặc định là 8 ~ 10 dBm)
  • Sau khi cài đặt xong nối chân SET lên VCC hoặc để hở để về chế độ hoạt động bình thường: tất cả dữ liệu truyền qua UART vào module sẽ được truyền đến tất cả các module khác có cùng kênh sóng và địa chỉ, và truyền ra bằng UART.
• Tài liệu hướng dẫn từ Nshop
• Code mẫu
• Mua sắm

Bộ thu không dây 4 kênh YK-04 433MHZ IC2262 / 2272

• Thông số 1.Điện áp hoạt động: 5V 2.Dòng điện hoạt điện: 10mA @ 12V

1. Công suất tăng: 10 mw @ 12V
2. Chế độ điều chế: ASK (Điều chế biên độ)
3. Tần số truyền: 433MHZ
4. Khoảng cách truyền tín hiệu: 50-100M (không gian mở, độ nhạy của máy thu là -100dbm)
5. Mã: mã cố định (tức là không học được mã mới từ bộ điều khiển như bộ này)

• Bộ điều khiển nhựa là đầu phát. Mạch PCB có mã YK-04 là bộ thu. 4 nút trên bộ điều khiển khi bấm sẽ tương ứng với 4 chân D0-D3 trên bộ thu
• Mua sắm

Bộ thu không dây 1 kênh ZX-011 RF 433mHz-315Hz

• THÔNG SỐ KỸ THUẬT
  • Hỗ trợ chế độ điều chế ASK/OOK , độ nhạy thu đạt -108dBm ;
  • Tần số làm việc: 315 MHz , 433,92 MHz , băng thông khoảng ± 150KHz ;
  • Phạm vi đầu vào điện áp nguồn: 2.2V-5.0V ;
  • Tính chọn lọc tốt và khả năng triệt tiêu nhiễu ;
  • Khả năng triệt tiêu sóng dao động cục bộ tốt, nhiều module nhận có thể hoạt động cùng nhau (nghĩa là gửi một lần và nhận nhiều lần) mà không gây nhiễu lẫn nhau và sử dụng cùng nhau không ảnh hưởng đến khoảng cách nhận;
  • Phạm vi nhiệt độ: -40-85℃ có thể hoạt động bình thường ngay cả dưới nhiệt độ môi trường khắc nghiệt;
  • Kích thước nhỏ
• ỨNG DỤNG
  • Công tắc, ổ cắm điện không dây
  • Rèm điều khiển từ xa, điều khiển ra vào, xe điện
  • Hệ thống an ninh, giám sát
  • Kiểm soát phòng khách sạn
  • Sản phẩm nhà thông minh
• Mua sắm

Bộ thu không dây 1 kênh RXB12 433mHz-315Hz nhạy cao

• Được đánh giá là nhạy hơn Bộ thu không dây 1 kênh ZX-011 RF 433mHz-315Hz
• Vị trí chân pin y hệt ZX-011.
• Datasheet

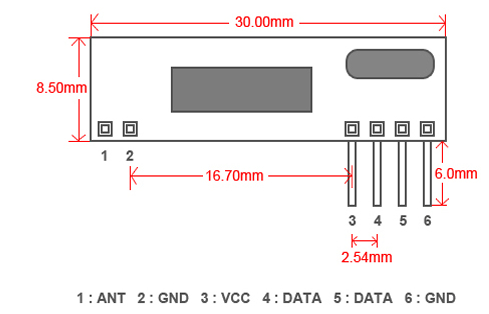

• Pin Dimension:
• Thông số:
  • Độ nhạy nhận đạt -107dBm;
  • Tần số hoạt động: 315 MHz; 433,92 MHz; (Tần số đặc biệt có thể được tùy chỉnh theo yêu cầu của khách hàng)
  • Dải điện áp đầu vào nguồn điện: 3.3V-5.5V;
  • Tiêu thụ điện năng thấp:
    • 5,0V @ 433,92MHz, 3,8-4,1mA;
    • 5,0V @ 315MHz, 2,5-2,8mA;
  • Tốc độ truyền dữ liệu liên tục đến 2,4K (mã Manchester)
  • Khả năng chọn lọc tốt và triệt tiêu bức xạ đi lạc, dễ dàng vượt qua chứng nhận quốc tế CE / Fcc
  • Khả năng triệt tiêu bức xạ dao động cục bộ tốt, có thể hoạt động cùng với nhiều mô-đun nhận (tức là, một lần chụp và nhiều lần nhận) mà không gây nhiễu lẫn nhau và việc sử dụng cùng nhau không ảnh hưởng đến khoảng cách nhận.
  • Phạm vi nhiệt độ: -30-85°C lt có thể hoạt động bình thường ngay cả khi nhiệt độ môi trường khắc nghiệt.
• Phạm vi ứng dụng:
  • Công tắc cửa điều khiển từ xa trên ô tô (RKE);
  • Dụng cụ mở cửa điều khiển từ xa;
  • Báo động an ninh không dây;
  • Chuông cửa không dây;
  • Một bộ điều khiển không dây;
  • Truyền dữ liệu không dây.
• Mua sắm

Module thu phát RF 433Mhz

Video hướng dẫn

• Thông số mô-đun máy thu
  • Mã sản phẩm: MX-RM-5V
  • Điện áp hoạt động: DC5V dòng tĩnh: 4MA
  • Tần số nhận: 433,92mHz
  • Độ nhạy của máy thu: - 105DB
  • Kích thước: Ăng-ten bên ngoài 30 _ 14 _ 7mm: Dây lõi đơn 32CM quấn thành hình xoắn ốc
• Thông số kỹ thuật của đầu máy phát
  • Mô hình sản phẩm: MX-FS
  • Khoảng cách phóng: 20 -200 mét (điện áp khác nhau, kết quả khác nhau)
  • Điện áp hoạt động: 3.5-12V
  • Kích thước: 19 * 19mm
  • Cách làm việc: Tốc độ truyền AM:
  • Công suất truyền 4KB / S: 10mW
  • Tần số truyền: 433M
  • Ăng-ten bên ngoài: 25cm dòng đa lõi hoặc lõi đơn thông thường
  • Sơ đồ chân từ trái → phải: (DATA; VCC; GND)

• Môi trường ứng dụng: Công tắc điều khiển từ xa, mô-đun thu, xe máy, sản phẩm chống trộm ô tô, sản phẩm an ninh gia đình, cửa điện, cửa chớp, cửa sổ, ổ cắm điều khiển từ xa, đèn LED điều khiển từ xa, cửa điện điều khiển từ xa âm thanh từ xa, điều khiển từ xa cửa nhà để xe, Cửa có thể thu vào điều khiển từ xa, cổng âm lượng từ xa, cửa chảo, mở cửa điều khiển từ xa, hệ thống điều khiển thiết bị đóng cửa, rèm điều khiển từ xa, máy chủ báo động, báo động, ô tô điện điều khiển từ xa xe máy, điều khiển từ xa MP3.

• Code mẫu
• Mua sắm

Mô-đun truyền phát RF 315 MHz 433 MHz truyền dẫn đường dài H34P H34S H34C H34A

• Mua sắm

JDY-41

• Thông số:
  • Sóng mang: 2.4GHz
• Datasheet

• JDY-41 Shield

Module CH340E BTE17-06B

• Thông số:
  • Có 2 chân nguồn cấp vào là VDD và 3v3. Trong đó VDD cho phép điện áp 3.3v tới 5v, trong khi chân 3.3v có thẻ dùng để cấp cho mạch ngoài nhưng dòng tối đa 50mA.
• EasyEDA lib:
  • Footprint: CH340E USB-TTL

  • 3D model: ImageToStl.com_ch340e (anytoutcourt)

  • Thư viện:

• Mua sắm, chọn đúng loại CH340E màu tím. Lưu ý rằng loại CH340C màu đen thì có hiện tượng giao tiếp Serial với ESP32 được, nhưng không thể nạp code được
• Mua sắm

Module SYN480R với độ nhay thu -107db

• Trên mặt board:
  • nếu thạch anh là 6.7458MHz thì đó là bản 433Mhz.
  • nếu thạch anh là 4.8970MHz thì đó là bản 315MHz.
• Ăng-ten: Để thu xa (tầm 50-100m), phải hàn một sợi dây đồng đơn lõi dài đúng 17.3 cm vào chân ANT.

• Nguồn cấp 3v3-5v

• Code minh họa:

    // Đấu nổi SYN480R: VCC: Nối 3.3V.
    //                  GND: Nối Ground.
    //                  DATA: Nối vào chân ngắt (Interrupt) của vi điều khiển (Ví dụ: Chân D2 trên Arduino).
    #include <RCSwitch.h>

    RCSwitch mySwitch = RCSwitch();

    void setup() {
      Serial.begin(9600);
      // Cấu hình chân nhận tín hiệu là chân số 2 (ngắt 0)
      mySwitch.enableReceive(0);
    }

    void loop() {
      if (mySwitch.available()) {
        Serial.print("Nhan duoc ma: ");
        Serial.println(mySwitch.getReceivedValue()); // In ra mã định danh của nút bấm

        mySwitch.resetAvailable(); // San sang nhan ma tiep theo
      }
    }


I-BUS/S-BUS/PPM/PWM

JHEMCU 8CH Receiver PWM PPM SBUS 32bit Encoder Signal Conversion Module Converter

• Thông số:
  • Điện áp vào: 3v3~20v
  • Dòng tiêu thụ: 15 mA
  • Kích thước: 21*21 mm
  • Model Number JHEMCU ACM0042
  • Đầu vào và đầu ra kết hợp trong 1, tự động phát hiện đầu vào và từ đó biến 2 nguồn còn lại trở thành đầu ra.
    • PPM (CPPM)
    • PWM (common receiver signal)
    • SBUS (including R7008SB series, FrSky, etc.)
• Homepage
• Mua sắm

Phụ kiện

PT2272

• Dùng trong các bộ thu RF để giải mã và so sánh. Đối lập với nó là IC mã hóa (PT2262). Cặp đôi này tạo ra bộ thu/phát không có chức năng học lệnh. Nói thêm là Cặp IC EV1527 phát và SYN480R thì cho phép học lệnh.
• Bản chất của PT2272 là thanh ghi dịch Serial-to-Parallel kết hợp với một Bộ so sánh mã (Code Comparator).
• Nguồn cấp ổn định: 5v (3v3 vẫn được nhưng sẽ dễ không nhận được mã)
• Có 3 biến thể

Mã	IC Tên chế độ	Hành vi ngõ ra
M4	Momentary	Có nhấn có điện, buông là mất
L4	Latching	Nhấn nút này tắt nút kia
T4	Toggle	Nhấn lần 1 Bật, nhấn lần 2 Tắt

• Mua sắm
